Wszystko, co musisz wiedzieć o oświetleniu szynowym: Twój kompletny przewodnik
Co to jest oświetlenie szynowe 1-fazowe?
Oświetlenie szynowe 1-fazowe to elastyczny system oświetleniowy składający się z szyny zasilającej, na której wszystkie reflektory LED są sterowane jako jedna grupa. Oprawy oraz ich długość można dowolnie dopasować do konkretnych potrzeb oświetleniowych. Dostępne są oprawy w różnych długościach i kolorach. Dzięki różnym łącznikom system szynowy można instalować w różnych konfiguracjach.
Gdzie można stosować oświetlenie szynowe?
Oświetlenie szynowe może pełnić funkcję oświetlenia głównego, roboczego lub akcentowego. Początkowo było często stosowane w sklepach, restauracjach i biurach, ale obecnie zyskuje na popularności również w domach, głównie ze względu na swój nowoczesny wygląd. Można je zamontować w każdym pomieszczeniu z wyjątkiem łazienki, ponieważ szyna zasilająca to system otwarty, a w łazienkach zaleca się stosowanie opraw o stopniu ochrony IP44 lub wyższym, podczas gdy oświetlenie szynowe ma zazwyczaj IP20.
Od biur po sklepy i galerie – oświetlenie szynowe 1-fazowe cieszy się popularnością ze względu na swoją elastyczność i możliwość dostosowania do różnych przestrzeni. W biurach może skutecznie oświetlać stanowiska pracy, w sklepach pomaga w atrakcyjnej prezentacji produktów, a w domu świetnie sprawdza się do podkreślania obrazów lub fotografii. Ostatnio coraz częściej stosuje się je również w kuchniach, korytarzach i salonach.
Jaka jest różnica między oświetleniem szynowym 1-fazowym a 3-fazowym?
Istnieją dwa główne typy oświetlenie szynowego: 1-fazowe i 3-fazowe.
Oświetlenie szynowe 1-fazowe działa jako jedna grupa, co oznacza, że wszystkie reflektory na szynie są sterowane jednym włącznikiem. Jest to najprostszy i najczęściej stosowany system oświetlenia w domach. Szyna ma wysokość około 1 cm, a wszystkie lampy mogą być włączane i wyłączane jednocześnie. System 1-fazowy jest prostszy i często tańszy niż system 3-fazowy.
Oświetlenie szynowe 3-fazowe umożliwia pracę na trzech niezależnych obwodach, pod warunkiem podłączenia do 3-fazowej sieci elektrycznej (3x230V lub 3x400V). Pozwala to na sterowanie trzema różnymi grupami reflektorów osobno, co jest szczególnie przydatne w sklepach, gdzie różne sekcje oświetlenia mogą być włączane niezależnie w zależności od pory dnia. Szyna 3-fazowa ma wysokość około 3–4 cm i może być dostępna w dłuższych wersjach.
Zalety oświetlenie szynowego 1-fazowego
Oświetlenie szynowe 1-fazowe to elastyczny system, idealny do różnych zastosowań, np. w kuchni, salonie czy biurze. Umożliwia łatwe dodawanie, usuwanie i przesuwanie reflektorów, co czyni je bardzo wszechstronnym rozwiązaniem. Dla sufitów o wysokości do 350 cm system 1-fazowy jest zalecany, ponieważ jest cieńszy i bardziej subtelny niż system 3-fazowy. Ponadto lepiej komponuje się z domową instalacją elektryczną.
Jak skompletować i zamówić oświetlenie szynowe?
Zestawy oświetlenia szynowego
Na naszej stronie dostępne są gotowe zestawy oświetlenia szynowego, które umożliwiają montaż w jednej lub kilku konfiguracjach. Jeśli chcesz zainstalować szynę w niestandardowym układzie, sprawdź, jakie dodatkowe elementy będą potrzebne do stworzenia konkretnego kształtu.
Zestawy 2-metrowe – w zestawie znajduje się standardowy łącznik I, umożliwiający instalację w linii prostej. Aby wykonać róg, można dokupić dodatkowy łącznik kątowy.
Zestawy 3-metrowe – zawierają 2 łączniki I oraz 1 łącznik kątowy (lewy i prawy). Jeśli potrzebujesz więcej niż jednego rogu, możesz dokupić dodatkowe łączniki kątowe.
Krok 1: Zaprojektuj swój system szynowy
Najpierw zdecyduj, jak ma wyglądać układ szyn. Zmierz przestrzeń i określ całkowitą długość szyn. Wybierz kolor (czarny lub biały) oraz określ liczbę reflektorów w zależności od wielkości i przeznaczenia pomieszczenia.
Dobrze jest eksperymentować z różnym natężeniem i temperaturą barwową światła, aby dostosować oświetlenie do swoich potrzeb. Lumeny określają jasność, a kelwiny temperaturę barwową.
Krok 2: Wybierz źródło zasilania
System wymaga modułu zasilającego, który zasila szynę. W naszej ofercie dostępne są różne warianty:
Zasilanie końcowe: LVT10009/LVT10010
Zasilanie + łącznik I: LVT10021/LVT10022
Zasilanie z osłoną centralną: LVT10019/LVT10020
Krok 3: Wybierz łączniki
Łączniki pozwalają na tworzenie różnych kształtów systemu szynowego. W zależności od konfiguracji używa się:
Łącznik I (prosty): LVT10011/LVT10012
Łącznik L (90°): LVT10013 (lewy) / LVT10014 (prawy)
Łącznik X (krzyżowy): LVT10017/LVT10018
Łącznik T: LVT10015/LVT10016
Zasilanie + łącznik w jednym, kształt I: LVT10021/LVT10022
W przypadku łączników T ważne jest, aby zwrócić uwagę na przewód uziemiający (R1, R2, L1, L2), aby zapewnić poprawne połączenie.
Co to jest obwód R1, R2, L1 i L2 i czego potrzebujesz?
Dla łącznika w kształcie T dostępne są cztery warianty: L1, L2, R1 i R2. Przy stosowaniu łączników T należy zwrócić uwagę na przewód uziemiający biegnący przez system szynowy, aby zapewnić jego prawidłowe połączenie. Ważne jest, aby obwody były poprawnie dopasowane podczas tworzenia rozgałęzień w 1-fazowym systemie szynowym. Na zdjęciu zostało to oznaczone czerwoną linią.
Krok 4: Wybierz reflektory
Nasze reflektory szynowe z oprawą GU10 mogą być używane z różnymi żarówkami LED:
Bez źródła światła – możliwość dobrania własnej żarówki.
Z żarówką 2700K – ciepłe światło, idealne do wnętrz domowych.
Oświetlenie inteligentne – sterowane przez aplikację, z możliwością zmiany barwy i natężenia światła.
Krok 5: Dodatkowe akcesoria
Dla estetycznego wykończenia można umieścić kwadratową osłonę (LVT10019/LVT10020) w szynie, aby zapobiec widoczności jej wnętrza. Maskownica sufitowa jest konieczna, jeśli puszka elektryczna jest widoczna, ponieważ moduł zasilający nie jest wystarczająco szeroki, aby całkowicie zakryć otwór.
Maskownice sufitowe (LVT10005/LVT10006) zapewniają estetyczne wykończenie i są idealne do montażu reflektorów szynowych. Zawierają kabel o długości 1,5 metra, który można skrócić według potrzeb.
Zasilanie z osłoną (LVT10021/LVT10022) to element łączący, który przewodzi prąd przez szynę i jest montowany między dwiema szynami w układzie I. Zapewnia estetyczne wykończenie dzięki centralnej osłonie.
Krok 6: Montaż oświetlenia szynowego
Po otrzymaniu zamówienia można przystąpić do montażu. Przed przymocowaniem do sufitu warto najpierw ułożyć szyny na podłodze, aby sprawdzić, gdzie będą umieszczone łączniki. Następnie podłącz zasilanie do szyny i zamocuj reflektory.
Ważne jest, aby prawidłowo podłączyć przewód uziemiający – można to zrobić, podążając za czerwoną linią na schematach. Szczególną uwagę należy zwrócić na poprawne dopasowanie łączników T i L, aby zapewnić bezpieczeństwo i prawidłowe działanie systemu.

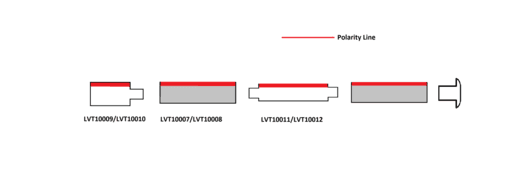

Projekt w kształcie I:

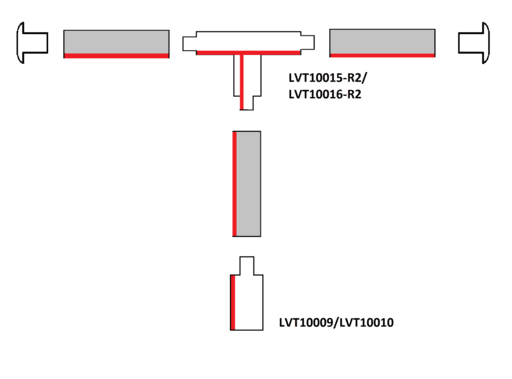

Połączenie w kształcie T:

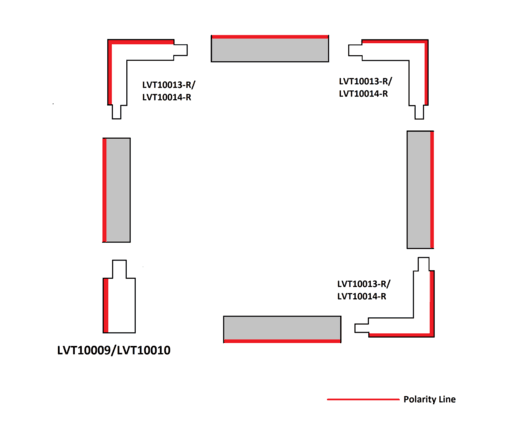

Połączenie kwadratowe:
Połączenie równoległe i w kształcie L:
